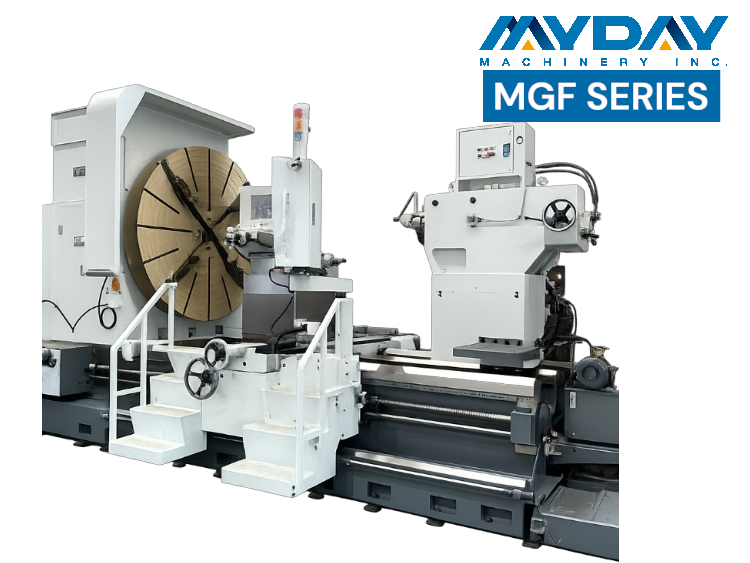

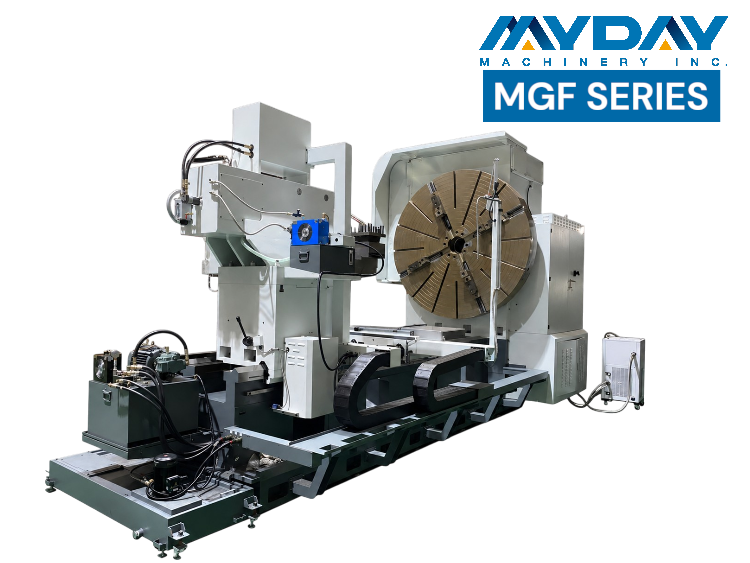

巨型四軌車床（床寬 52”）
巨型四導軌車床（Giant Four Guideway Lathe）是一種特殊的平床式車床（flat-bed lathe），配備單一寬床身，並設有兩組導軌（共四條導軌）。
其尾座（tailstock）與中心架／跟刀架（steady rests）配置於後側那一組導軌上。因此，本機可採用拖板（carriage）橫跨四條導軌的結構作為標準設計，此配置稱為全行程橫拖板（Full Length Cross Slide）。憑藉其高剛性特性，能承受重切削加工負載，並具備完整的橫向行程（full cross slide travel）。
| 產品說明 / 型號 | MGF1800 | MGF2000 | MGF2250 | MGF2500 | |
|---|---|---|---|---|---|
| 中心高度 | 900mm | 1000mm | 1125mm | 1250mm | |
| 床面旋徑 | 1800mm (70.8”) | 2000mm (78.7”) | 2250mm (88.6”) | 2500mm (98.4”) | |
| 鞍上旋徑 | 1350mm | 1550mm | 1800mm | 2050mm | |
| 凹凸旋徑 | |||||
| 橫滑板上最大旋徑 | 1440mm | 1630mm | 1870mm | 2110mm | |
| 半長度（選配項） | |||||
| 床寬 | 1345 mm (52.9”) (1575mm with auxiliary guideway) | ||||
| 兩心間距 | 3000 mm ~ 12000 mm | ||||
| 主軸孔徑 | Ø210 mm/A2-15 (Std.) or A2-20 (Opt.) | ||||
| 主軸轉速（四檔） | 5 ~ 400 rpm (Chucks are excluded) | ||||
| 尾座套筒直徑 | Ø290 Heavy Duty Rotary Quill (Std.) or Ø350 (Opt.) | ||||
| 心軸錐度 | MT#7 | ||||
| 心軸行程 | 300 mm | ||||
| 橫向進給 | 0.065 ~ 0.96 | ||||
| 橫向行程 | 1250 mm (Full Length) or 510mm (Half Length) | ||||
| 縱向進給 | 0.13 ~ 1.92 | ||||
| 複式刀座行程 | X1: 250mm / Z1: 350mm (Auto Feeding) | ||||
| 刀具尺寸 | 50 X 50 mm | ||||
| 導螺桿直徑 | Ø60mm | ||||
| 導螺桿螺距 | 2TPI (inch) or 12mm (metric) | ||||
| 公制螺紋範圍 | 2 ~ 30 mm / Pitch ( 48 Kinds ) | ||||
| 英制螺紋範圍 | 1 ~ 15 TPI ( 48 Kinds ) | ||||
| 模數螺紋範圍 | 1 ~ 15 M ( 32 Kinds ) | ||||
| 徑節螺紋範圍 | 2 ~ 30 P ( 48 Kinds ) | ||||
| 主軸馬達 | 75 HP (Std.) or 100 HP (Opt.) | ||||
| 快速進給馬達 | 2 HP | ||||
| 冷卻泵 | 1 HP | ||||
| 潤滑泵 | 12 W | ||||
| 52 英寸標準 / 配件 | 52 英寸選配 / 配件 |
|---|---|
| 主軸變頻馬達 | 三爪夾頭 |
| 控制器:Fanuc,Fagor,Siemens | 四爪夾頭 |
| 自動潤滑系統 | 四爪花盤夾具 |
| 冷卻系統 | 中心架 |
| 伺服四方刀架 | 搪孔設備 |
| 水平螺栓 & 墊片 | 重型穩定架 |
| 六向快速進給 | 自動車牙裝置 |
| 公制/英制通用齒輪箱 | |
| 尾座頂針 | |
| 尾座旋轉套筒 Ø290mm | |
| 馬達移動式尾座含迴轉心軸 | |
| 主軸油冷機 | |
| 操作及維修手冊 |
